Normregelingen - DIN 18065 voor trapverdraaiingNormatieve eisen van DIN 18065 aan trapverdraaiing: minimumaantrede, continuïteit, aantal verdraaide treden en speciale regelingen.DIN 18065, Trapverdraaiing, Minimumaantrede, Wenteltrap, Spiltrap, Continuïteit, Oostenrijk
NormregelingenDIN 18065-eisen aan trapverdraaiingNormatieve voorschriften en grenswaarden voor de veilige en functionele verdraaiing van traptreden.
    <section class="py-20 bg-white">
        <div class="max-w-screen-xl mx-auto px-4">
            <div class="max-w-4xl mx-auto">
                <div class="prose prose-lg max-w-none">
                    <div class="bg-blue-50 border-l-4 border-blue-400 p-6 mb-8">
                        <p class="text-blue-700 leading-relaxed">
                            De klassieke verdraaiingsmethoden zijn zeer oud en stellen een geometrische methode van verdraaiing van treden voor. Ze zijn onafhankelijk van elke norm. De huidige <strong>norm DIN 18065</strong> bevat eisen waaraan een verdraaiing moet voldoen, daarom moet men zich vóór de geometrische constructie daarmee bezighouden.
                        </p>
                    </div>

                    <h2 class="text-2xl font-bold text-draw-dark mb-6">Minimumaantrede</h2>
                    <div class="flex flex-col lg:flex-row gap-6 mb-8 p-6 bg-gray-50 rounded-lg">
                        <div class="lg:w-2/3">
                            <p class="text-gray-700 leading-relaxed mb-4">

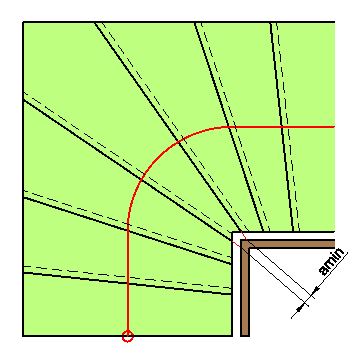

                                Analoge aan de "juiste" aantrede in het loopgebied wordt de minimumaantrede aan de binnengrens van de bruikbare loopbreedte als koorde gemeten. Dus niet noodzakelijk aan de binnen zijde van de trede, maar bijvoorbeeld aan de binnenzijde van de leuning!
                            </p>
                            <p class="text-gray-700 font-medium">
                                In de hoek wordt zoals in de afbeelding "de korte weg" genomen.
                            </p>
                        </div>
                        <div class="lg:w-1/3">
                            <img src="/assets/images/legacy/mindestauftritt_1-12bbxO0.jpg"
                                 alt="Minimumaantrede – meting" class="w-full h-auto rounded-lg shadow-md" />
                        </div>
                    </div>

                    <h3 class="text-xl font-bold text-draw-dark mb-4">Mindestwaarden:</h3>
                    <div class="overflow-x-auto mb-8">
                        <table class="w-full border-collapse border border-gray-300">
                            <thead class="bg-gray-100">
                            <tr>
                                <th class="border border-gray-300 p-4 text-left">Gebouw in het algemeen</th>
                                <th class="border border-gray-300 p-4 text-left">Woongebouwen met maximaal 2 woningen en binnenwoningen</th>
                            </tr>
                            </thead>
                            <tbody>
                            <tr>
                                <td class="border border-gray-300 p-4">
                                    Normale trappen: <strong>100 mm</strong><br/>
                                    Spiltrap: <strong>100 mm</strong>
                                </td>
                                <td class="border border-gray-300 p-4">
                                    Normale trappen: <strong>50 mm</strong><br/>
                                    Spiltrap: <strong>0 mm</strong>
                                </td>
                            </tr>
                            </tbody>
                        </table>
                    </div>

                    <h2 class="text-2xl font-bold text-draw-dark mb-6">Continuïteit</h2>

                    <p class="text-gray-700 mb-6">
                        De aantrede van de hoektrede aan de smalle kant moet naar de hoek toe afnemen of gelijk blijven, zo staat het in de norm. Dat lijkt logisch? Helaas toont de praktijk dat dit niet iedere trapbouwer duidelijk is:
                    </p>

                    <div class="grid lg:grid-cols-2 gap-6 mb-8">
                        <div class="bg-red-50 rounded-lg p-6">
                            <img src="/assets/images/legacy/IMG_4932_1-AGMsCnq.jpg" alt="Problematiek trap – zijzijde" class="w-full h-auto rounded-lg shadow-md mb-4" />
                            <p class="text-red-700 text-center font-medium">

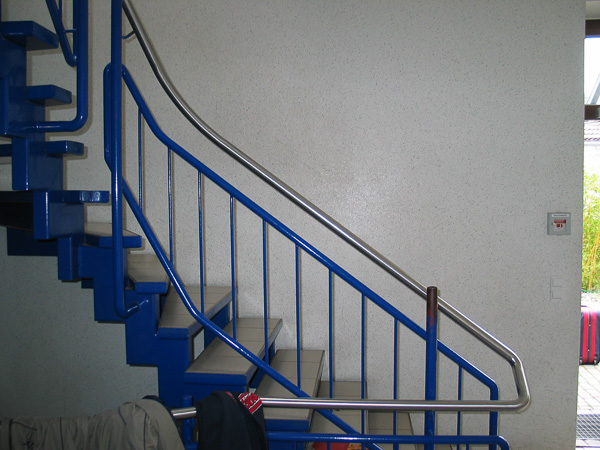

                                De zijzijde laat al verontrustende dingen doorkomen. En dat in een openbaar gebouw!
                            </p>
                        </div>

                        <div class="bg-red-50 rounded-lg p-6">
                            <img src="/assets/images/legacy/IMG_4939_1-E0dMUvv.jpg" alt="Problematiek trap – bovenaanzicht" class="w-full h-auto rounded-lg shadow-md mb-4" />
                            <p class="text-red-700 text-center font-medium">

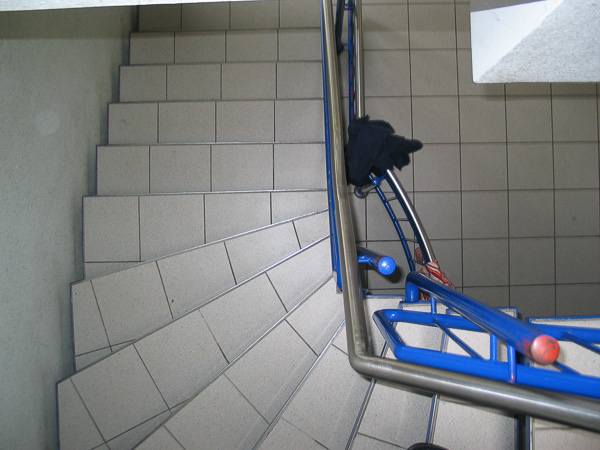

                                Dit wordt bevestigd in het bovenaanzicht. De eerste verdraaide trede is veel te sterk verkort en heeft een kleinere minimumaantrede dan de volgende.
                            </p>
                        </div>
                    </div>

                    <h2 class="text-2xl font-bold text-draw-dark mb-6">Aantal verdraaide treden</h2>
                    <p class="text-gray-700 mb-4">

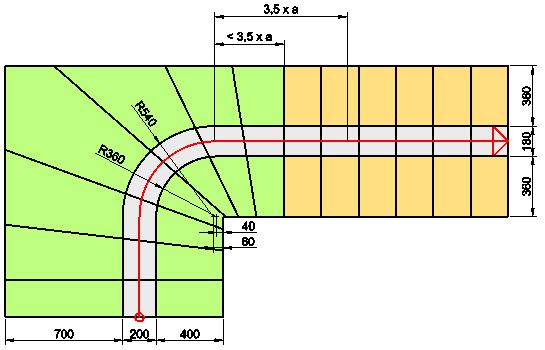

                        Voor het eerst regelt de norm het aantal verdraaide treden. Dit gebeurt indirect: in een recht deel van een loop mag op een lengte van maximaal <strong>3,5 x a</strong> uit de hoek geen gewendelde treden worden geplaatst. Dat moet men zien:
                    </p>

                    <div class="text-center mb-6">
                        <img src="/assets/images/legacy/verziehungsbereich_1-_y5tOlY.jpg"
                             alt="Verdraaiingsgebied volgens DIN 18065"                             class="mx-auto rounded-lg shadow-md" />
                    </div>

                    <div class="bg-yellow-50 border-l-4 border-yellow-400 p-6 mb-8">
                        <p class="text-yellow-800 mb-3">
                            Het doel van deze regeling is het voorkomen van trappen met uitsluitend gewenste treden, die een verhoogde ongevallenrisico met zich meebrengen.
                        </p>
                        <p class="text-yellow-800 font-medium">
                            Deze regeling hoeft, volgens de norm, niet te worden nageleefd als de trap is gemaakt volgens een <strong>handelsgeaccepteerde verdraaiingsmethode</strong>.
                        </p>
                    </div>

                    <div class="bg-gray-100 border-l-4 border-gray-400 p-6 mb-8">
                        <h4 class="font-bold text-gray-800 mb-2">Opmerking:</h4>
                        <p class="text-gray-700 italic">
                            Deze uitzondering lijkt te wijzen op bolzende trappen, waarbij uit constructieve redenen "doorverdraaid" wordt. Helaas dwarsboomt deze vaag geformuleerde uitzondering de goedbedoelde regeling, want in feite worden alle trappen naar bepaalde principes verdraaid – ook de leistemethode wordt in vakliteratuur beschreven en komt uiteindelijk neer op "proberen".
                        </p>
                    </div>

                    <h2 class="text-2xl font-bold text-draw-dark mb-6">Keuze van de verdraaiingsmethode</h2>

                    <p class="text-gray-700 mb-6">
                        De norm stelt dat in een traploop geen verschillende verdraaiingsmethoden mogen worden gebruikt. Een tweemaal kwartgewendelde trap heeft bijvoorbeeld twee gebieden die onafhankelijk van elkaar zijn verdraaid.
                    </p>

                    <div class="bg-gray-100 border-l-4 border-gray-400 p-6 mb-8">
                        <h4 class="font-bold text-gray-800 mb-2">Opmerking:</h4>
                        <p class="text-gray-700 italic">
                            Deze regel is in zijn algemene formulering kritisch te bezien. Bij trappen met meerdere hoeken (dus verdraaiingsgebieden) kan een harmonieuze verdraaiing vaak alleen worden bereikt met verschillende methoden, bijvoorbeeld in een korte aanloop- of afloopzone.
                        </p>
                    </div>

                    <h2 class="text-2xl font-bold text-draw-dark mb-6">Speciaal geval Oostenrijk</h2>
                    <div class="bg-orange-50 border-l-4 border-orange-400 p-6">
                        <p class="text-orange-800 mb-4">
                            Sinds 2011 geldt in Oostenrijk een nieuwe norm, waarin de aantrede van gewenste trappen opnieuw wordt bekeken: in plaats van de aantrede als koorde af te meten, liggen er nu cirkels met diameter d = a tussen de treden zodanig dat de voorranden van de treden raaklijnen vormen en het middelpunt van de cirkel op de looplijn ligt. Als gevolg daarvan hebben de treden waar de looplijn een boog vormt, een grotere aantrede dan volgens de traditionele methode.
                        </p>
                        <p class="text-orange-800">
                            Helaas is deze aanpak niet compatibel met eerdere verdraaiingsmethoden en constructief nauwelijks oplosbaar buiten het proberen: de positie van de tredenkant komt uit hun hoek, en die hoek komt uit de positie. Dus bij treden in Oostenrijk beet de kat zichzelf in de staart.
                        </p>
                    </div>
