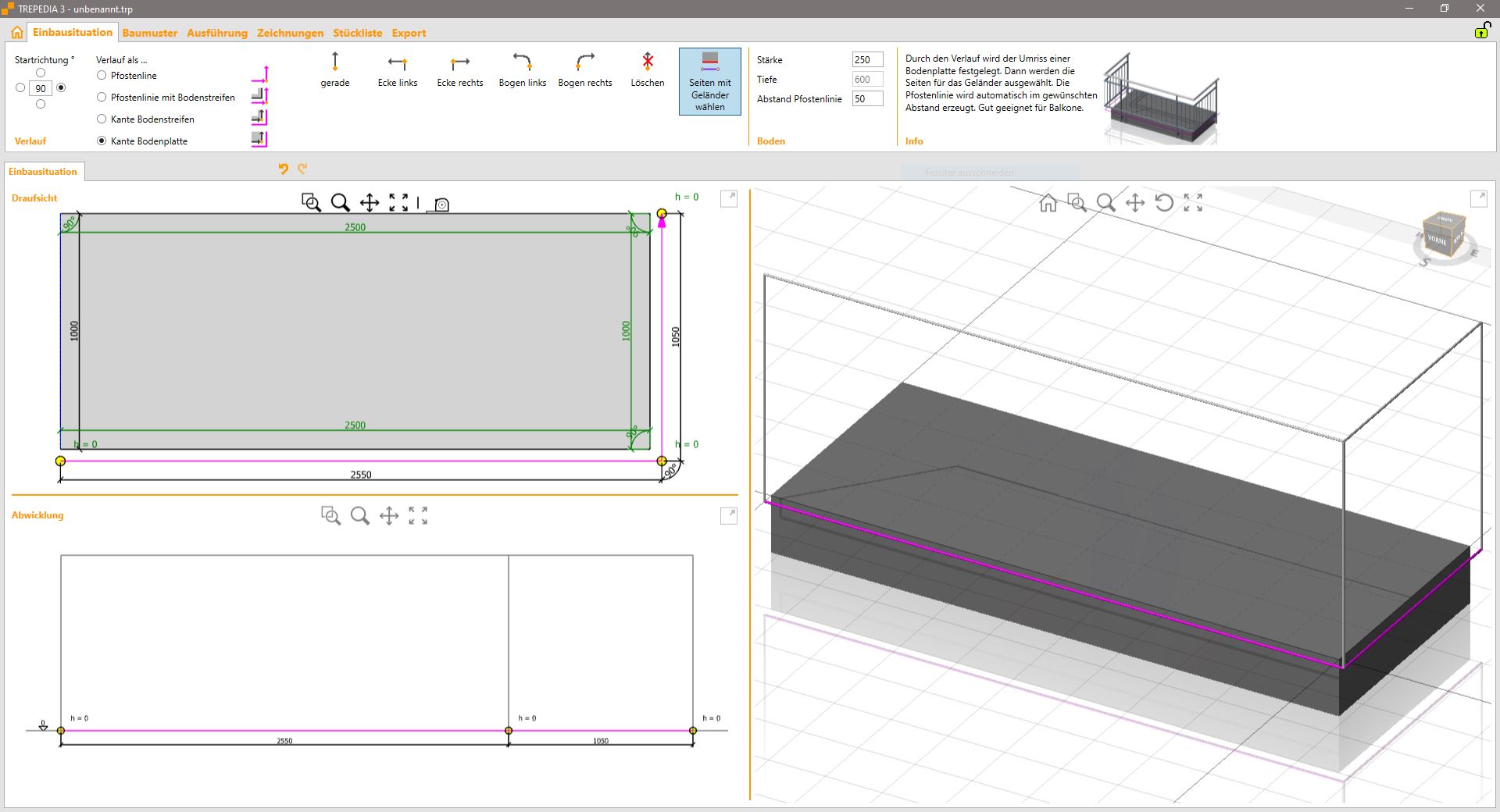

In de eerste stap wordt de inbouwsituatie, dus het verloop van de leuning, vastgesteld. Voor CAD-professionals: er wordt een 3D-polylijn gegenereerd. Met behulp van knoppen worden lijnen en bogen aan elkaar geregen. Vervolgens worden lengtes, hoeken en indien nodig hoogtes bemaat.
De gegenereerde lijn staat optioneel voor:
| Verloop als paallijn (lijn tussen paalmitten) zonder referentie aan vloerstroken of vloerplaten. Eenvoudigste variant. |
|
| Verloop als paallijn (lijn tussen paalmitten). De vloerstrook dient alleen voor visuele orientatie, bijvoorbeeld voor leuningen in het terrein. |
|
| Verloop als rand van een vloerstrook. De paallijn wordt automatisch op de gewenste afstand gegenereerd, bijvoorbeeld voor leuningen langs lange gebouwranden. |
|
| Via het verloop wordt de omtrek van een vloerplaat vastgelegd. Daarna worden de zijden voor de leuning gekozen. De paallijn wordt automatisch op de gewenste afstand gegenereerd. Ideaal voor balkons. |
|
