Praktische afwikkelingsweergave van de leuning met gaten in de hoeken voor optimale fabricage.
Bekijk hoe snel het werktDe afwikkelingsweergave moet de leuning eigenlijk „in één stuk” tonen. Maar dat lukt niet of is zinneloos: vaak zijn de onderdelen lateraal verschoven. Daarom toont het programma de afwikkeling (in het paalvlak) met gaten in de hoeken.
Zo kunnen onderdelen die niet in het paalvlak liggen verkort of verlengd worden weergegeven.

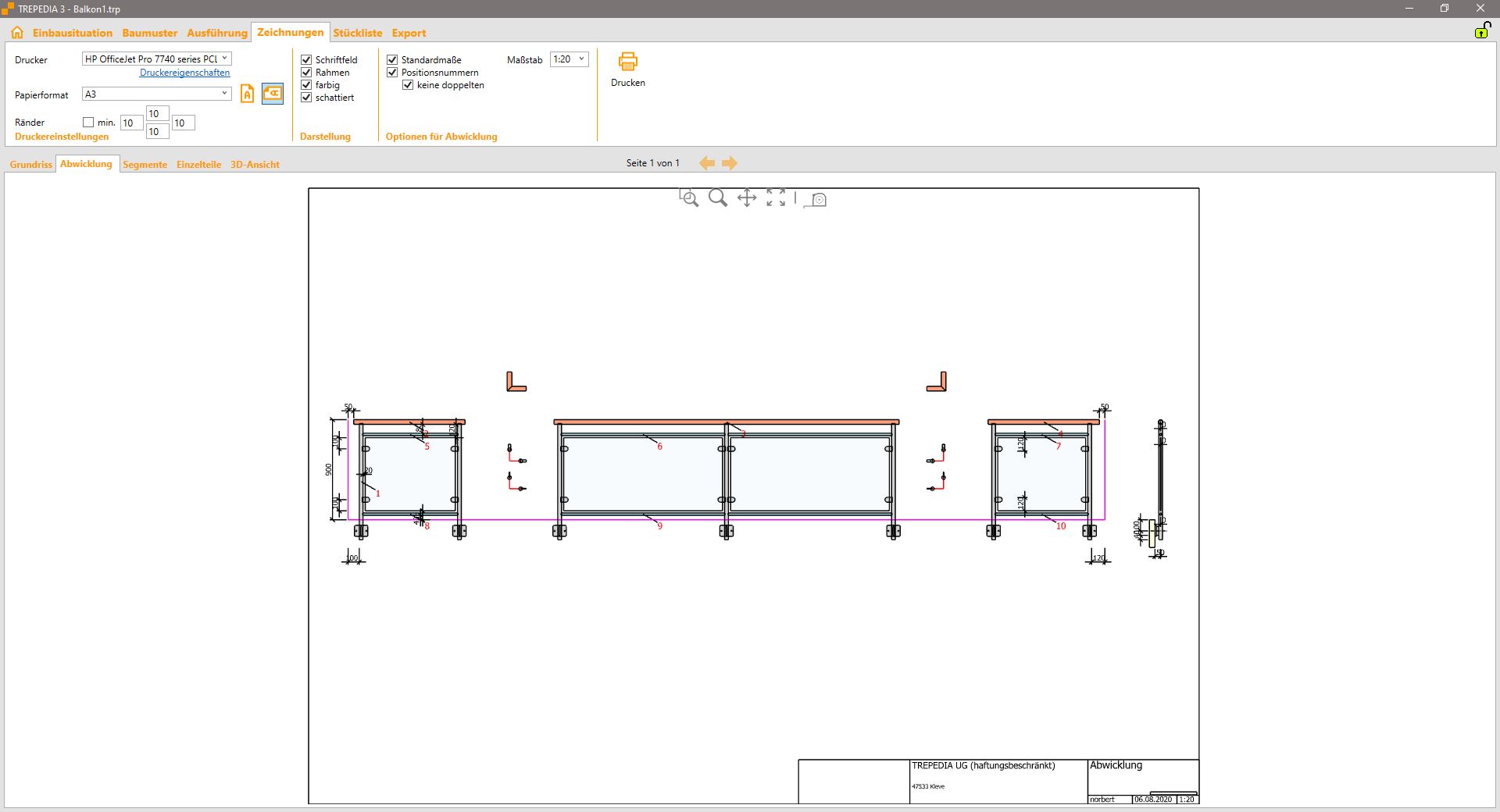

Afwikkelings tekening met gaten in de hoeken voor betere overzichtelijkheid
Probleem: Bij een doorlopende afwikkeling zouden overlappingen of vervormde gebieden ontstaan.
Oplossing: Gaten in de hoeken zorgen voor een realistische weergave van alle onderdelen.
Voordeel: Onderdelen buiten het paalvlak worden correct in verhouding weergegeven.
De afwikkelingstekening is vooral waardevol voor de fabricage in de werkplaats, omdat deze alle onderdelen in hun werkelijke grootte en positie toont, ook als ze niet allemaal in dezelfde vlak liggen.
