Onderdelen

Onderdeeltekeningen zijn meestal niet per se nodig, omdat de stuklijst al alle snij-aangaven bevat. Ze kunnen echter de stuklijst aanvullen om misverstanden te voorkomen. Ook zijn hier de uitsneden zichtbaar.

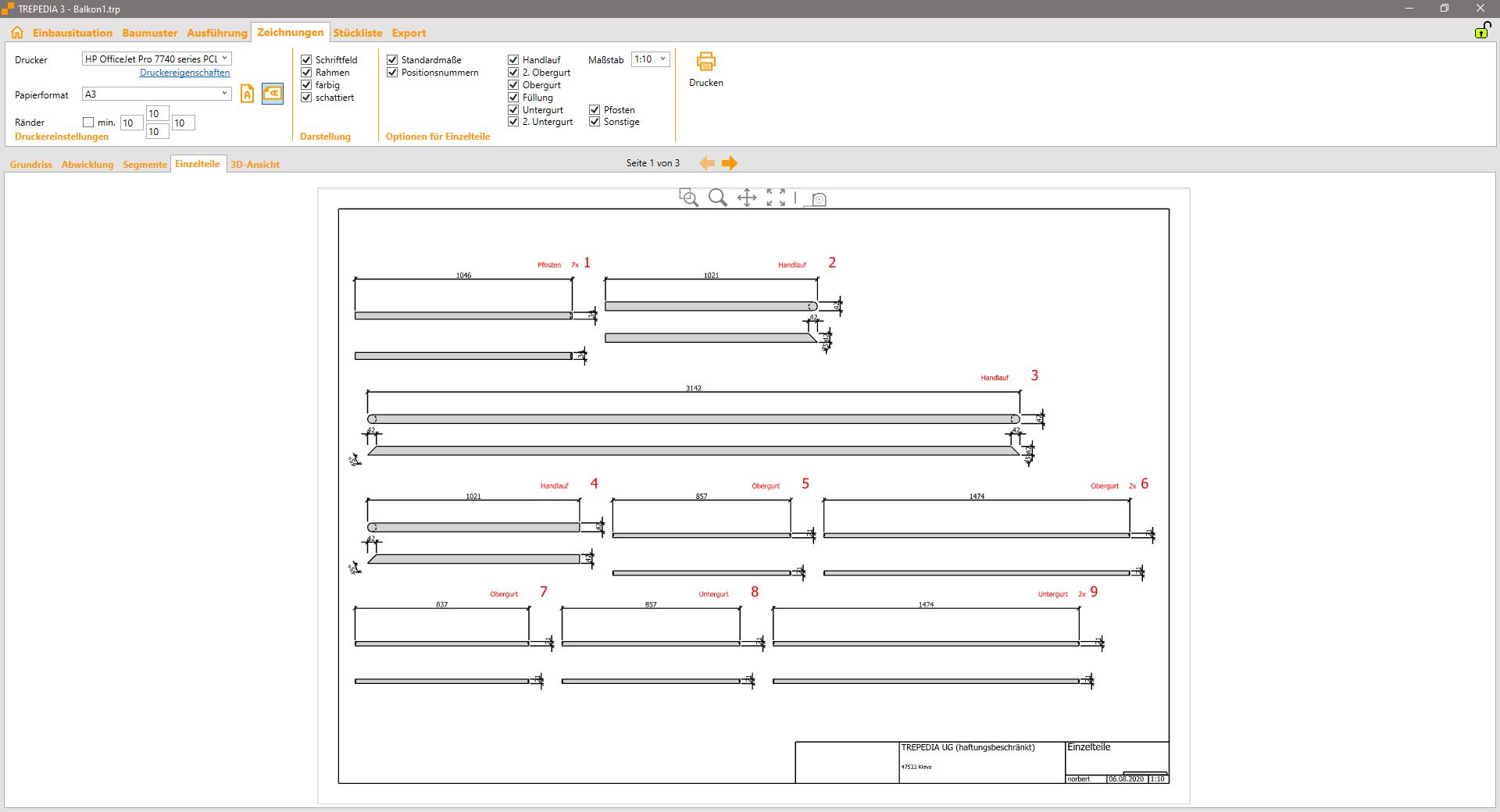

Einzelteilzeichnungen für Geländer-Komponenten

Detaillierte Einzelteilzeichnungen met maatvoering en uitsneden

Doel

• Aanvulling op de stuklijst
• Voorkomen van misverstanden
• Precieze fabrieksaanwijzingen

Inhoud

• Alle uitsneden
• Gedetailleerde maatvoering
• Bewerkingaangeven

Voordelen

• Duidelijke fabricage
• Minder herstelvragen
• Kwaliteitsgarantie

Aanvulling op de stuklijst

Stuklijst bevat:

• Materiaal en afmetingen
• Basis snij-aangaven
• Aantallen
• Benamingen

Onderdeeltekeningen tonen daarnaast:

• Uitsneden en nutten
• Boorgaten en senkingen
• Speciale bewerkingen
• Gedetailleerde geometrie

Bijzondere betekenis van uitsneden

Uitsneden zijn kritieke details die in de stuklijst vaak moeilijk te beschrijven zijn. De onderdeeltekeningen tonen deze grafisch en duidelijk.

• Ligging: Exacte positie van de uitsnede
• Afmetingen: Lengte, breedte en diepte
• Vorm: Rechthoekig, rond of speciale vormen

Kwaliteitssicherheid door detailnauwkeurigheid

Hoewel onderdeeltekeningen niet altijd verplicht zijn, dragen ze aanzienlijk bij aan kwaliteitszekerheid en het voorkomen van kostbare fabricagefouten.

Detailtekeningen voor Leuning-componenten
