Plattegrond

Leuning-bovenaanzicht met alle Details

Overzichtelijke plattegrond-weergave van de leuning van bovenaf met vloerplaat en bemaatte paalafstanden.

Bekijk hoe snel het werkt

De plattegrond toont de leuning van bovenaf, indien aanwezig met vloerplaat. De lichte afstanden van de palen en hun ligging ten opzichte van de vloerplaat zijn bemaat. Voor betere leesbaarheid kunnen alle elementen aan- of uitgeschakeld worden.

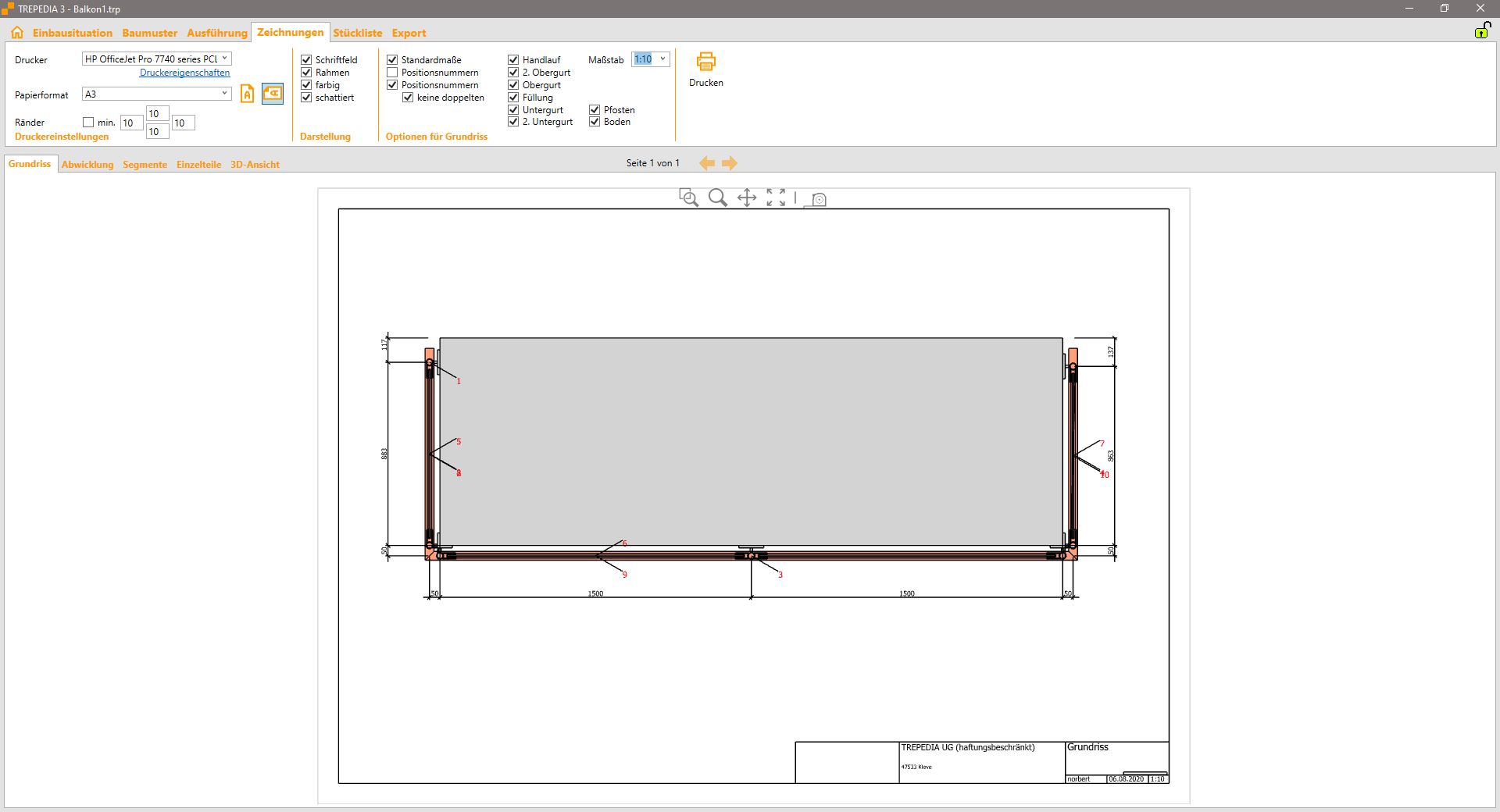

Grundriss eines Geländers mit Bodenplatte

Plattegrond-weergave met vloerplaat en gedetailleerde bemating van de paalafstanden

Weergegeven Elementen

  • • Leuning-basiselement
  • • Vloerplaat (indien aanwezig)
  • • Palen met positionering
  • • Leuningverloop

Bemaßung

  • • Lichte afstanden van de palen
  • • Ligging ten opzichte van vloerplaat
  • • Totaalafmetingen
  • • Positieaanduidingen

Flexible Elementdarstellung

Zur besseren Lesbarkeit lassen sich alle Elemente zu- oder abschalten. Dies ermöglicht:

  • • Overzichtelijke weergave: Alleen relevante elementen tonen
  • • Detailweergaven: Focus op specifieke gebieden
  • • Schaalanpassingen: Optimalisatie voor verschillende uitvoergroottes

Praktische Anwendung

Montage

Nauwkeurige positionering van de palen op de vloerplaat

Fabricage

Vloerplaat-afmetingen en boorrooster

Planning

Ruimte-indeling en ruimtebehoeftebepaling

Nauwkeurige Montage door Exacte Bemating

De plattegrond is bijzonder waardevol voor de montage ter plaatse, omdat hij alle kritieke maten en positioneringen in een overzichtelijk bovenaanzicht samenvat.
